產品簡介：
數控雙機頭彎曲中心（數控鋼筋彎曲中心）專為高層建筑、高速公路、高速鐵路、大型橋梁等工程混凝土結構內主骨架鋼筋的彎曲加工高性能產品，彎曲中心大能加工直徑φ32mm的高強度螺紋鋼。特點是中間有一個鋼筋加緊機構，有兩個機頭在特定的軌道上可以自由移動彎曲。具備在一個工作單元內同時進行雙向彎曲的加工能力。
產品特點：
1、行走+彎曲全伺服電機，齒輪齒條傳動機構，定尺擋板控制，彎曲機頭行走穩定，定尺精度高。
2、數控鋼筋彎曲機生產效率高，平均每日加工量 6000-8000 根。
3、可以一次性成型馬蹄筋等異形圖，箱梁，T梁，蓋梁，一機多用。
4、數控彎曲中心具有獨特的彎曲機構設計;在彎曲過程中鋼筋不會脫離夸曲模具，為操作工人提供更安全的人身保障。
5、剎車裝置采用細齒齒條咬合，該剎車系統能保證鋼筋彎曲過程中機頭不會因拉力而移動機頭位置，從而保證了鋼筋加工尺寸精度。
6、滾動式自動上料平臺，可承載大量原材料。
7、立式數控鋼筋彎曲機可360°旋轉，小中心距可達340mm，穩定易操控。
技術參數：
| 設備名稱 | 數控雙機頭彎曲中心 | |||||||||
| 設備型號 | JT20WQ1 | |||||||||
| 大彎曲角度(0) | 向上彎曲(°) | +180 | ||||||||
| 向下彎曲(°) | -120 | |||||||||
| 大曲邊間距長度尺寸 | 11400 | |||||||||
| 小曲邊尺寸 | 90 | |||||||||
| 小曲邊間距 | (Φ10),(545) | |||||||||
| (Φ25),(575) | ||||||||||
| 長度精度 | ±1 | |||||||||
| 角度精度(0) | ±1 | |||||||||
| 速度調整方式 | CNC伺服控制,無級可調 | |||||||||
| 系統電壓(V)、頻率(Hz) | 380、50 | |||||||||
| 機頭移動速度(m/s) | 0. 5 -1 | |||||||||
| 彎曲速度(0/s) | 66 | |||||||||
| 加工范圍 | 鋼筋直徑 | 10 | 12 | 14 | 16 | 20 | 22 | 25 | 28 | 32 |
| 鋼筋數量(根) | 6 | 5 | 4 | 3 | 3 | 2 | 1 | 1 | 1 | |
| 氣源壓力(MPa) | 0.6 | |||||||||
| 總功率(kW) | 14 | |||||||||
| 設備外形尺寸（長寬高mm） | 12700×2000×1480 | |||||||||
| 主機重量 | 3300 | |||||||||

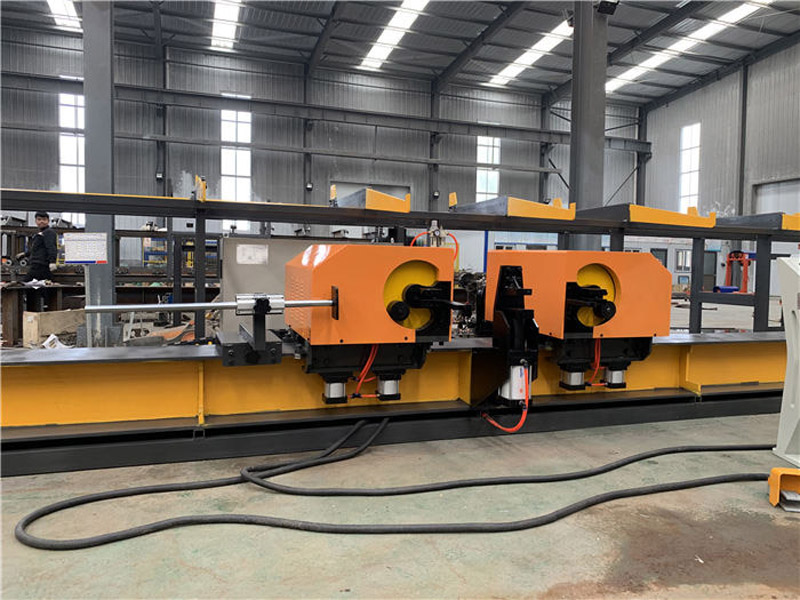

數控雙機頭彎曲中心
